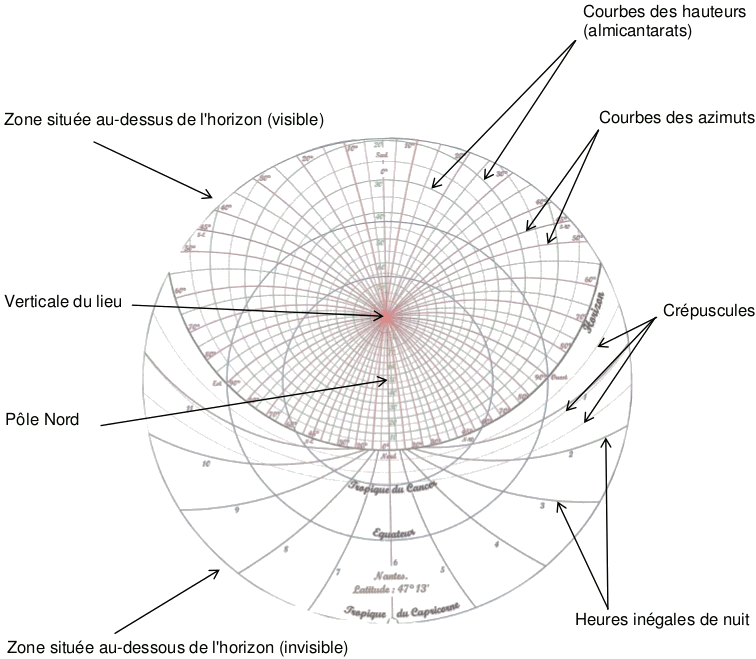

Quelques utilisations de l'astrolabe à une latitude donnée

Télécharger le fichier PDF

Fiche 1

Déterminer l'heure du lever du Soleil à une date donnée

Première méthode.

Au recto.

Repérer sur l'écliptique, la position du Soleil à la date choisie.
En faisant tourner l'araignée, amener ce point repéré sur l'horizon Est, car c'est le matin.
Faire pivoter l’ostenseur pour que le bord biseauté vienne à l’intersection de l'horizon et de la position du Soleil.
Lire, sur le limbe, l'heure solaire pointée par l’extrémité de l’ostenseur.

Deuxième méthode.

Au recto.

Déterminer la déclinaison du Soleil pour la date donnée (fiche 9).
Placer la graduation de l'ostenseur correspondant à la déclinaison du Soleil sur la ligne d'horizon Est car c'est le matin.
Lire, sur le limbe, l'heure solaire pointée par l'extrémité de l'ostenseur.

Déterminer l'heure de coucher du Soleil à une date donnée

Au recto.

Mêmes démarches mais le point repéré est amené sur l'horizon Ouest car c'est le soir.

Fiche 2

Déterminer les heures des crépuscules à une date donnée

Au recto.

Crépuscule civil.

Le soir, c'est la durée entre le moment où le Soleil se couche et celui où il atteint 6° sous l'horizon. Les étoiles et les planètes les plus brillantes sont visibles.
En pratique, c'est le moment où les éclairages urbains et les phares des voitures s'allument.
Le matin, les phénomènes sont inversés.

Première méthode.

Repérer sur l'écliptique, la position du Soleil à la date choisie.
En faisant tourner l'araignée, amener ce point repéré sur la ligne de crépuscule civil Ouest, car c'est le soir.
Faire pivoter l’ostenseur pour que le bord biseauté vienne à l’intersection de la ligne de crépuscule civil et de la position du Soleil.
Lire, sur le limbe, l'heure solaire pointée par l’extrémité de l’ostenseur.

Deuxième méthode.

Déterminer la déclinaison du Soleil pour la date donnée (fiche 9).
Placer la graduation de l'ostenseur correspondant à la déclinaison du Soleil sur la ligne de crépuscule civil Ouest, car c'est le soir.
Lire, sur le limbe, l'heure solaire pointée par l'extrémité de l'ostenseur.

Fiche 3

Crépuscule nautique.

Le soir, c'est la durée entre le coucher du Soleil et le moment où il atteint 12° sous l'horizon.
En pratique, à la fin de ce crépuscule nautique, le ciel est partiellement noir, il subsiste une lueur vers l'ouest où l'horizon est encore visible.
Le matin, les phénomènes sont inversés.
Faire les mêmes manipulations que précédemment en utilisant la ligne du crépuscule nautique.

Crépuscule astronomique.

Le soir, c'est la durée entre le coucher du Soleil et le moment où il atteint 18° sous l'horizon.
En pratique, au cours de cette période, certaines observations astronomiques vont progressivement devenir possibles. C'est à la fin de ce crépuscule que le ciel sera complètement noir.
Le matin, les phénomènes sont inversés.
Faire les mêmes manipulations que précédemment en utilisant la ligne du crépuscule astronomique.

Crépuscules du matin.

Faire les mêmes manipulations que précédemment mais sur les lignes de crépuscules Est car c'est le matin.

Fiche 4

Repérer les étoiles visibles en un lieu donné à une date donnée

Au recto.

Pointer l'ostenseur sur l'heure solaire.
En faisant tourner l'araignée, amener la date choisie sous le bord biseauté de l'ostenseur.
Les étoiles visibles dans le ciel sont toutes celles qui se trouvent au-dessus de la ligne d’horizon sur le tympan.

On peut observer, en faisant pivoter l’araignée dans le sens rétrograde (sens des aiguilles d’une montre) :

les étoiles qui vont se lever,
elles franchissent la ligne d’horizon à l'Est ;

les étoiles qui vont se coucher,
elles franchissent la ligne d’horizon à l'Ouest.

Fiche 5

Déterminer l'heure du lever d'une étoile à une date donnée

Au recto.

En faisant tourner l'araignée, amener l'étoile repérée sur l'horizon Est, car elle va apparaître au-dessus de l'horizon.
Faire pivoter l’ostenseur pour que le bord biseauté vienne sur la date de l'observation.
Lire, sur le limbe (partie sous l'horizon), l'heure solaire pointée par l’extrémité de l’ostenseur.

Déterminer l'heure de coucher d'une étoile à une date donnée

Au recto

Mêmes démarches mais l'étoile repérée est amenée sur l'horizon Ouest, car elle va disparaître sous l'horizon.

Fiche 6

Lire l'heure le jour

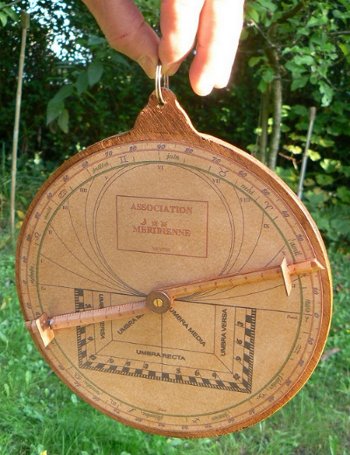

Au verso.

Avec l'alidade, chercher la hauteur du Soleil le matin ou l'après-midi suivant sa position par rapport au méridien du lieu.
Se positionner face au soleil, l’astrolabe doit être tenu par l’anneau, bras tendu. On dit qu'on pèse le Soleil.

Attention, il ne faut pas regarder le Soleil à travers les pinnules.
Faire passer la lumière du Soleil par le gros trou de la pinnule à l’extrémité en haut de l’alidade et la faire ressortir par le petit trou de l’extrémité en bas. (La tache de lumière sortant du gros trou doit se projeter juste sur le petit trou. )
Lire la hauteur sur le cercle gradué extérieur à la pointe de l'alidade.
Puis retourner l'astrolabe.

Au recto.

Amener la position du Soleil repérée à la date sur l'écliptique, sur le cercle correspondant à la hauteur mesurée, dans la partie Est pour le matin ou dans la partie Ouest pour l'après-midi.
Faire alors pivoter l’ostenseur pour que le bord biseauté vienne à l’intersection du cercle de hauteur et de la position du Soleil.
Lire l'heure solaire sur le limbe pointée par l’extrémité de l’ostenseur.

Fiche 7

Lire l'heure la nuit

Au verso.

Avec l'alidade, chercher la hauteur d'une des étoiles figurant sur l'araignée en visant par les trous des pinnules de l’alidade au dos de l’astrolabe.
Lire cette hauteur sur le cercle gradué extérieur.
Vérifier en regardant de quel côté du méridien se situe l’étoile, partie Est ou partie Ouest du ciel.
Puis retourner l'astrolabe.

Au recto

Amener la position de l'étoile sur le cercle correspondant à la hauteur mesurée, partie Est ou partie Ouest.
Faire alors pivoter l’ostenseur pour que son bord biseauté vienne sur la date de l'observation inscrite sur l'écliptique.
Lire, sur le limbe, au-dessous de l'horizon, l'heure solaire pointée par l’extrémité de l’ostenseur.

Fiche 8

Déterminer la durée du jour et de la nuit à une date donnée

Au recto.

Après avoir relevé le lever et le coucher du soleil à une date choisie comme précédemment, la différence des heures solaires donne la durée du jour et de la nuit.

Au recto.

Dans l'absolu, on pourrait relever sur l'horizon le lever et le coucher d'une étoile, même si elle n'est pas visible dans le ciel à ces moments-là, et donc en déduire la durée de la nuit et du jour.

Fiche 9

Déterminer la déclinaison du Soleil à une date donnée

Au recto.

En faisant tourner l'araignée, amener la date sous le bord biseauté et gradué (de – 20° à 70°) de l'ostenseur.
À l'intersection de l'ostenseur et de l'écliptique, lire la déclinaison du Soleil sur la graduation du bord biseauté de l'ostenseur.

Fiche 10

Déterminer les coordonnées horizontales (la hauteur et l'azimut) du Soleil à un instant donné

Au recto.

Pointer l'ostenseur sur l'heure solaire.
En faisant tourner l'araignée, amener la date choisie sous le bord biseauté et gradué de l'ostenseur.
À l'intersection de l'ostenseur et de l'écliptique, lire la hauteur et l'azimut du Soleil.

Déterminer les coordonnées horizontales (la hauteur et l'azimut) d'une étoile à un instant donné.

Au recto.

Pointer l'ostenseur sur l'heure solaire.
En faisant tourner l'araignée, amener la date choisie sous le bord biseauté et gradué de l'ostenseur.
La position de l'étoile sur le tympan indique ses coordonnées horizontales (hauteur et azimut).

Fiche 11

Déterminer les coordonnées horaires du Soleil (l'angle horaire et la déclinaison) connaissant ses coordonnées équatoriales (l'ascension droite et la déclinaison) à un instant donné.

Au recto.

Pointer l'ostenseur sur l'heure solaire.
Lire l'angle horaire sachant que :
- dans la partie Ouest :
- dans la partie Est :
  H = 360° - P

Fiche 12

Déterminer la durée des heures inégales tenant compte de la latitude à une date donnée

Première méthode.

Au recto.

Déterminer la durée du jour et de la nuit (fiches 1 et 7).
L'heure inégale de jour est le douzième de la durée du jour.
L'heure inégale de nuit est le douzième de la durée de la nuit.

Deuxième méthode.

Au recto.

Déterminer la déclinaison du Soleil (fiche 9) pour une date donnée.
Placer la graduation du bord biseauté de l'ostenseur correspondant à la déclinaison du Soleil sur une ligne d'une heure inégale. Noter l'heure solaire pointée par l'ostenseur, pour faciliter la lecture prendre l'heure 6.
Faire tourner l'ostenseur pour positionner la graduation de son bord biseauté correspondant à la déclinaison du Soleil sur la courbe de l'heure inégale suivante. Noter l'heure solaire pointée par l'ostenseur.
La différence des heures donne la durée d'une heure inégale de nuit.

Troisième méthode.

Au recto.

Repérer sur l'écliptique, la position du Soleil à la date choisie.
En faisant tourner l'araignée, amener ce point repéré sur une ligne d'une heure inégale. Noter l'heure solaire pointée par l'ostenseur, pour faciliter la lecture prendre l'heure 6.
Faire tourner l'araignée pour positionner la date choisie sur l'écliptique sur la courbe de l'heure inégale suivante. Amener le bord biseauté de l'ostenseur au- dessus de cette intersection. Noter l'heure solaire pointée par l'ostenseur.
La différence des heures donne la durée d'une heure inégale de nuit.

Fiche 13

Déterminer la durée des heures inégales ne tenant pas compte de la latitude à une date donnée

Au recto.

Déterminer la déclinaison du Soleil et en déduire sa hauteur méridienne pour la date choisie à partir de :

avec = latitude du lieu

δ = déclinaison du Soleil

Au verso.

Placer la pointe de l'alidade sur la hauteur méridienne du Soleil dans la partie Est pour le matin et dans la partie Ouest pour l'après-midi.
Repérer l'intersection de l'alidade avec le cercle de la sixième heure.
Noter la valeur de la graduation correspondant à ce point sur l'alidade.
Avec l'alidade, chercher la hauteur du Soleil le matin, partie Est ou l'après- midi, partie Ouest, suivant sa position par rapport au méridien du lieu.
Se positionner face au Soleil, l’astrolabe doit être tenu par l’anneau, bras tendu. On dit qu'on pèse le Soleil.

Attention, il ne faut pas regarder le Soleil à travers les pinnules.
Faire passer la lumière du Soleil par le gros trou de la pinnule à l’extrémité en haut de l’alidade et la faire ressortir par le petit trou de l’extrémité en bas. (La tache de lumière sortant du gros trou doit se projeter juste sur le petit trou. )
Lire l'heure inégale de jour sous la graduation repérée précédemment sur l'alidade, en interpolant entre deux cercles.

Fiche 14

S'orienter d'après la position du Soleil

Au recto.

Pointer l'extrémité de l'ostenseur sur l'heure solaire. Bien le maintenir.
Faire tourner l'araignée et placer la date sous le bord biseauté de l'ostenseur.
À l'intersection de l'ostenseur et de l'écliptique, lire l'azimut repéré sur la ligne d'égal azimut côté Est ou côté Ouest.
Puis retourner l'astrolabe.

Au verso

Mettre une des pointes de l'alidade sur la valeur de l'azimut repéré au recto. L'azimut est mesuré à partir du point Sud (90°en haut), dans la partie Est ou la partie Ouest suivant la mesure précédente.
Tenir l'astrolabe horizontalement et ne pas toucher à l'alidade. Faire tourner l'ensemble pour placer cette pointe dans la direction du Soleil, en se servant pour cela des ombres des pinnules.
L'astrolabe est ainsi orienté et les points cardinaux peuvent être repérés. L'astrolabe sert alors de boussole.
Maintenir l'astrolabe bien orienté et tourner l'alidade en visant un objet du paysage.
En déduire la position de l'objet par rapport au Nord ou au Sud.

Fiche 15

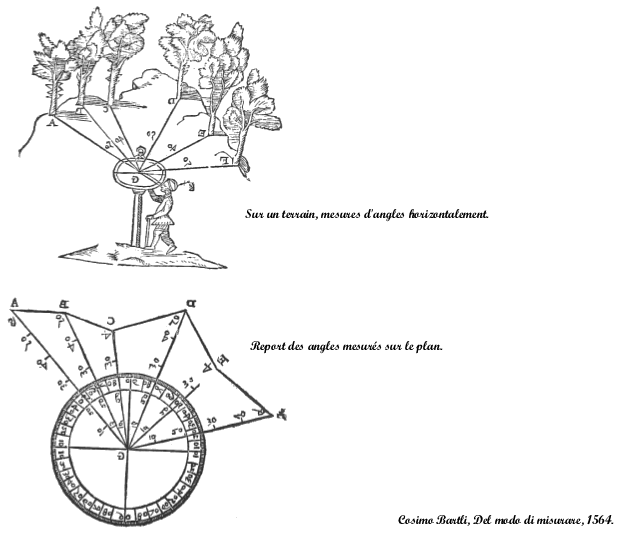

Mesurer des angles en topographie.

Au verso.

Fixer sur un support l'astrolabe en position horizontale.
Viser par les trous des pinnules de l’alidade, un des points à repérer.
Sans bouger l'astrolabe, viser par les trous des pinnules le deuxième point à repérer puis le troisième, etc.
Noter, à chaque fois la position de l'extrémité de l'alidade sur la graduation extérieure.
En déduire l'écart angulaire entre les divers points à partir des lectures des graduations précédentes.

Fiche 16

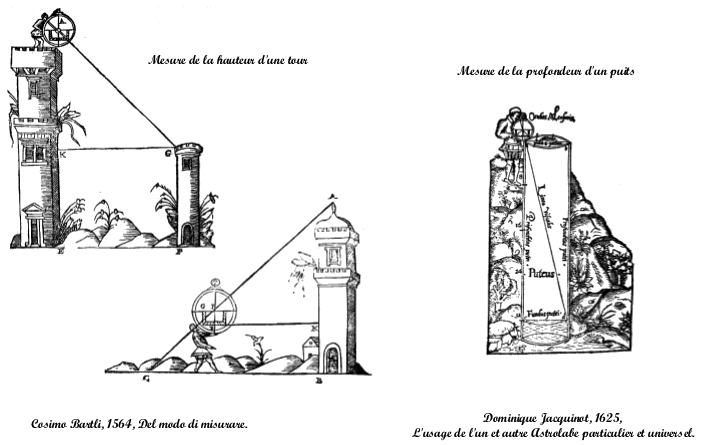

Les mesures de distances inaccessibles.

Au verso, avec le carré des ombres.

Tenir l'astrolabe verticalement.
Son centre doit être à la même hauteur que le bas du bâtiment ou du haut du puits à mesurer.
Si le centre de l'astrolabe n'est pas à la même hauteur que le bas du bâtiment ou du haut du puits à mesurer, il faut tenir compte de sa hauteur dans le calcul final.
Viser par les trous des pinnules de l’alidade, le sommet du bâtiment ou le fond du puits.

Fiche 17

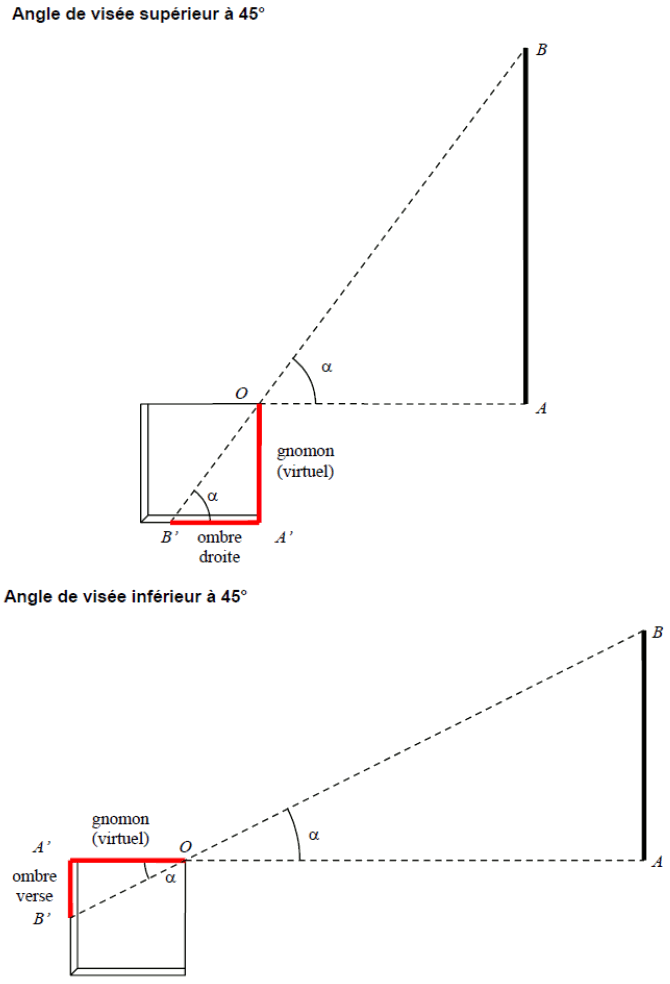

Noter la position du bord fin de l'alidade sur :
- l'échelle ombre verse si l'angle de visée est inférieur à 45°,
- l'échelle ombre droite si l'angle de visée est supérieur à 45°.
Le côté du carré est 12 donc par proportionnalité on a pour :
- l'échelle ombre verse,

  hauteur du bâtiment = × distance (observateur-bâtiment)
- l'échelle ombre droite,

  hauteur du bâtiment = × distance (observateur-bâtiment)
