Construction de la lunette de Galilée
Construction de la lunette de Galilée
La lunette présentée par Méridienne est une évocation de la lunette de Galilée. Nous nous sommes attachés à respecter la méthode de construction mais il ne s'agit en aucun cas d'une reproduction.
Des lunettes construites par Galilée1, sont conservées à Florence au Musée Galilée (Museo Galileo, ancien IMSS, Institut et Musée d'Histoire des Sciences).
Leur restauration effectuée en 1996 a permis de découvrir la technique de construction employée par Galilée.
Jusqu'à cette restauration les lunettes étaient supposées être construites en carton avec des pièces en bois massif, le tout recouvert de papier ou de cuir pour les lunettes de prestige.
En réalité une technique de construction innovante pour l'époque avait été mise en œuvre. Le tube, l'oculaire, l'objectif et leurs porte-lentilles sont composés de bandes de bois collées en couches sur une feuille de carton léger maintenue sur un support cylindrique.
1 La lunette datée vers1609 / début1610 (n° inventaire 2427) est longue de 1273 mm.
La lunette datée 1610 (n° inventaire 2428) est longue de 927 mm.
Le tube de la lunette de Méridienne mesure 980 mm.
La méthode de construction.
Cette méthode de construction est facile à mettre en œuvre.
Aucune des baguettes n'est chanfreinée. Le collage en cylindre provoque donc
nécessairement des lacunes à l’extérieur, qui peuvent entraîner la déformation de
l'objet.
La résistance du tube dépend nettement du traitement des lacunes.
Les baguettes de bois.
Le corps de la lunette est formé d'une couche de baguettes de modélisme.
Les tubes de l'oculaire et de l'objectif sont constitués de deux couches pour assurer une
meilleure rigidité (un seul tube a été construit puis partagé).
Pour la première couche de ce tube la méthode de Galilée a été utilisée : la première
couche est formée de baguettes coupées une à une dans une planchette. La deuxième
couche est formée des mêmes baguettes que le tube.
Les porte-lentilles (extrémités de l'oculaire et de l'objectif) sont formées de deux
couches de baguettes de section carrée.
La colle.
Les marqueteurs ou les luthiers utilisent couramment des colles d'origine animale du
type colle de poisson ou colle de peau de lapin. Comme sans doute pour la lunette de
Galilée ce type de colle a été choisi pour la lunette de Méridienne.
Appliquées généreusement couche par couche ces colles pénètrent dans toutes les
fissures, remplissent tous les interstices et assurent à l'ensemble résistance et
souplesse. Les caractéristiques physiques de la structure deviennent supérieures à
celles de chacun des composants. Cette méthode s'apparente à celle du bois lamellé-
collé.
Les étapes de la construction.
Le corps de la lunette.
Le corps est un tube formé de deux demi-cylindres.
Les baguettes de bois sont collées bord à bord sur une feuille de papier dessin enroulée sur un tuyau, jusqu'à atteindre la valeur du demi périmètre.
Les baguettes ne sont pas chanfreinées. Les
interstices sont remplis de colle.
Quand la colle est sèche l'ensemble est poncé.
Le papier intérieur est peint en noir.
Les demi-cylindres sont ajustés l'un sur l'autre et liés par des fils de cuivre.
Le tube est encollé à la colle de poisson et recouvert de papier.

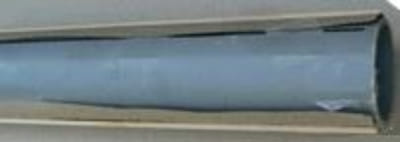

Un espace non couvert permet de mettre en évidence la méthode de construction.
L'oculaire et l'objectif.
Ils sont façonnés comme le tube de la lunette.
L'oculaire et l'objectif doivent s'emboîter parfaitement dans le corps de la lunette pour permettre le réglage de l'mage pendant l'observation . Leur diamètre extérieur doit donc être adapté par ponçage.
Le tube.
Un seul tube formé de deux couches de baguettes collées entre elles autour d'une feuille de papier dessin noir est construit.

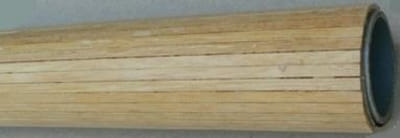

Première couche de baguettes autour du tube de papier noir.

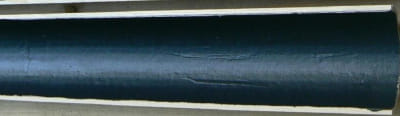

Vue en bout du tube montrant les deux couches de baguettes, saturées de colle de poisson, autour du rouleau de papier noir.
Les porte-lentilles.

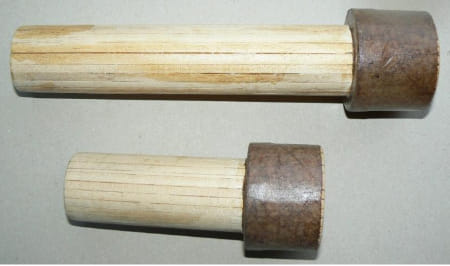

Un tube est utilisé pour l'oculaire, l'autre pour l'objectif.
Les deux porte-lentilles sont façonnés avec deux couches de baguettes de section carrée.
La première couche est alignée avec l'extrémité du tube. La deuxième déborde la première vers l'extérieur.

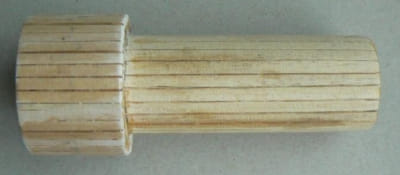

Vue en bout et en long du porte-lentille de l'objectif en cours de construction.
Les porte-lentilles sont couverts du même papier que le corps de la lunette.
Éléments d'optique
Ces éléments sont présentés dans l'ordre de leur introduction dans chaque porte-lentille.

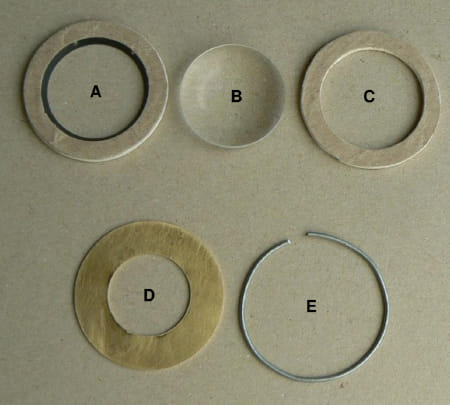

A : support de lentille (bois)
B : lentille (verre)
C : cale de lentille (bois)
D : couronne (laiton)
E : ressort de blocage
L'objectif est équipé d'une lentille de +0,75 dioptries (focale 1,33 m) et de diamètre 46 mm diaphragmée à 20 mm.
L'oculaire est équipé d'une lentille de –95 mm de diamètre 30 mm diaphragmée à 28 mm.
Grossissement :
\[ \text{G} = \dfrac{f_{objectif}}{-f_{oculaire}}=\dfrac{1330}{95}=14 \]
