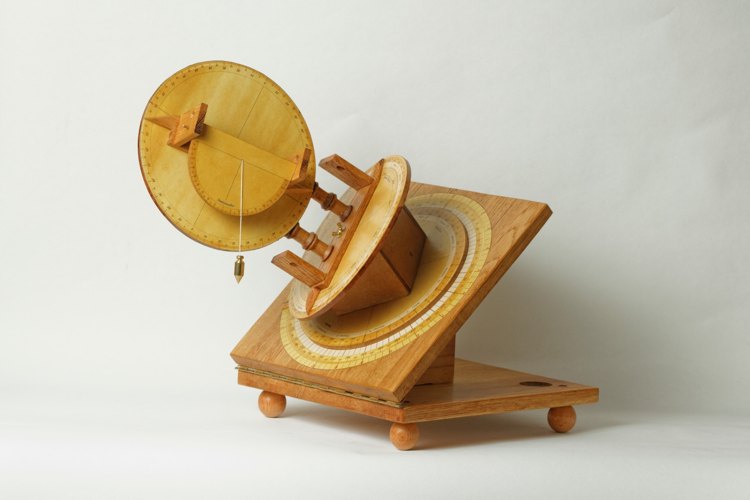

Construction d'un torquet

PLAN HORIZON ET PLAN ÉQUATEUR

Dans une planche de chêne d'épaisseur 18 mm, découper deux carrés de 30 cm X 30 cm.
Le premier sera le plan "Horizon", Tabula Horizontalis.
Le second sera le plan "Équateur", Tabula Equinoctialis.

Sur ce deuxième plan, coller le disque Équateur. Il doit avoir un diamètre de 28 cm et être bien centré sur le plateau.

PLAN BASE

C'est la Basilica.

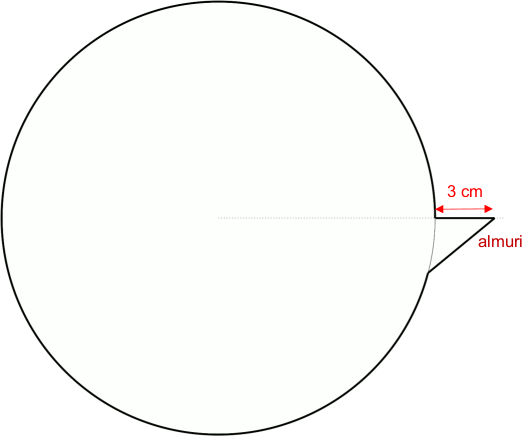

Tracer dans du medium ou du contreplaqué de 6 mm, un disque de 22 cm de diamètre muni d'un index triangulaire, l'Almuri.

Coller le disque des graduations en positionnant la graduation 270° le long de la ligne "centre du disque-pointe de l'index".
Le disque Équateur et le disque Base ont leurs centres superposés.

PLAN DE L’ÉCLIPTIQUE

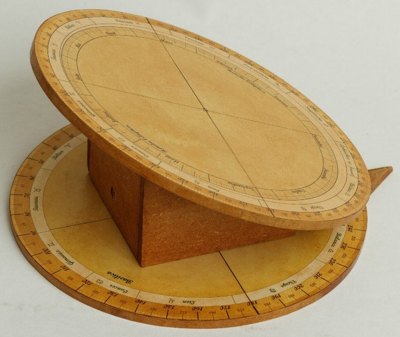

C'est la Rotula Ecleptica.

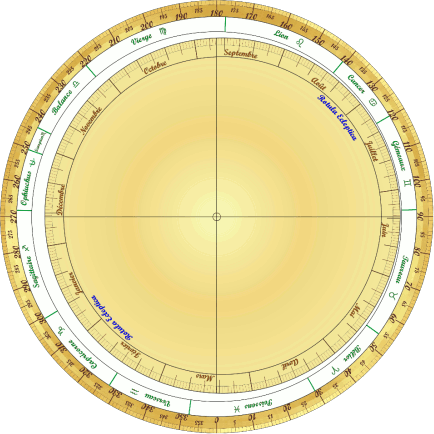

Tracer dans du medium ou du contreplaqué de 6 mm, un disque de 22 cm de diamètre. Coller le disque gradué de l’écliptique.

Fixer ce disque sur le support de l'obliquité de l'écliptique comme indiqué au paragraphe suivant, à l'aide d'un boulon-écrou à ailettes.

SUPPORT DE L'OBLIQUITÉ DE L'ÉCLIPTIQUE

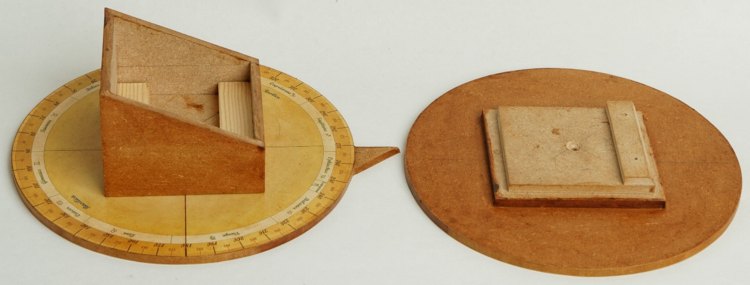

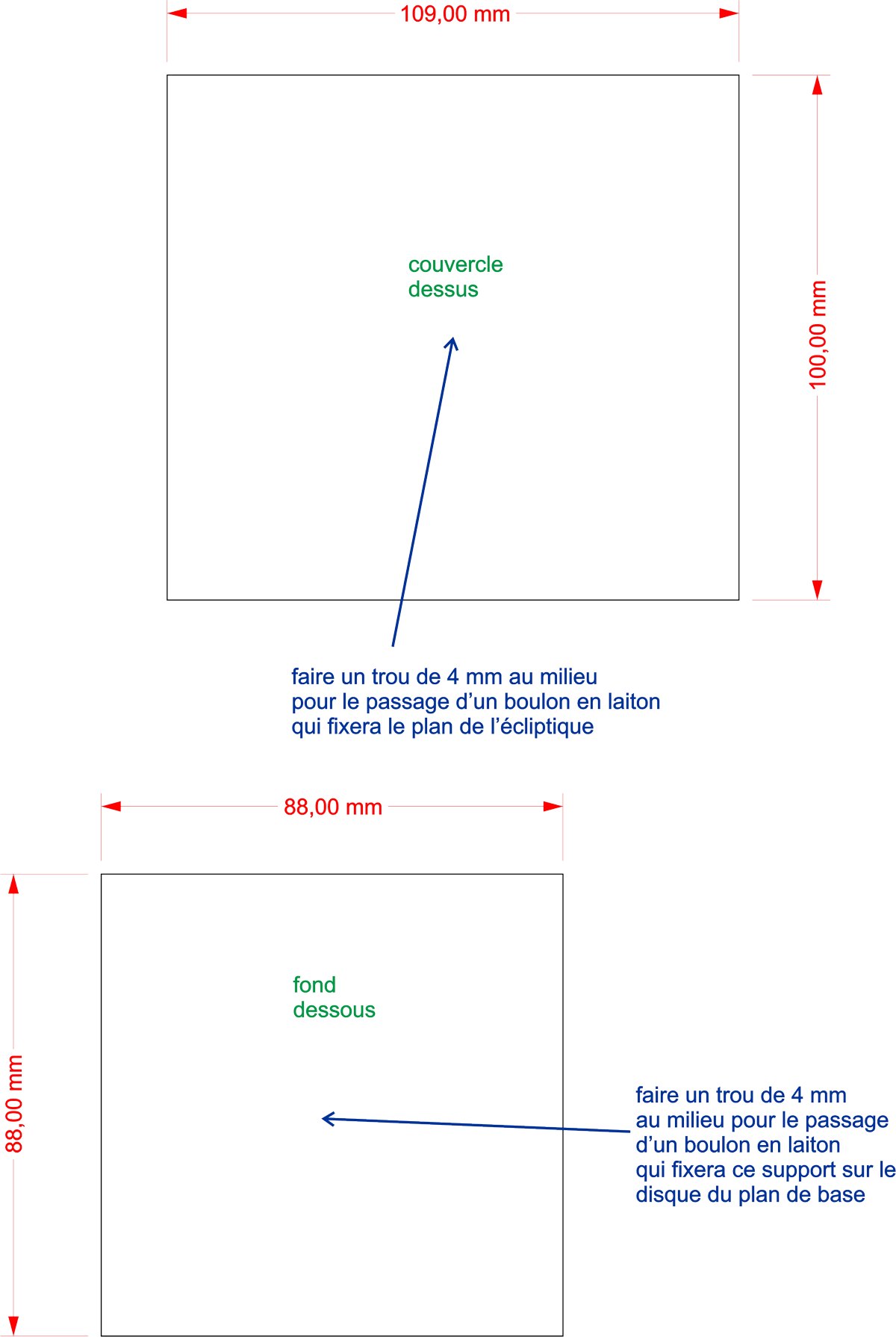

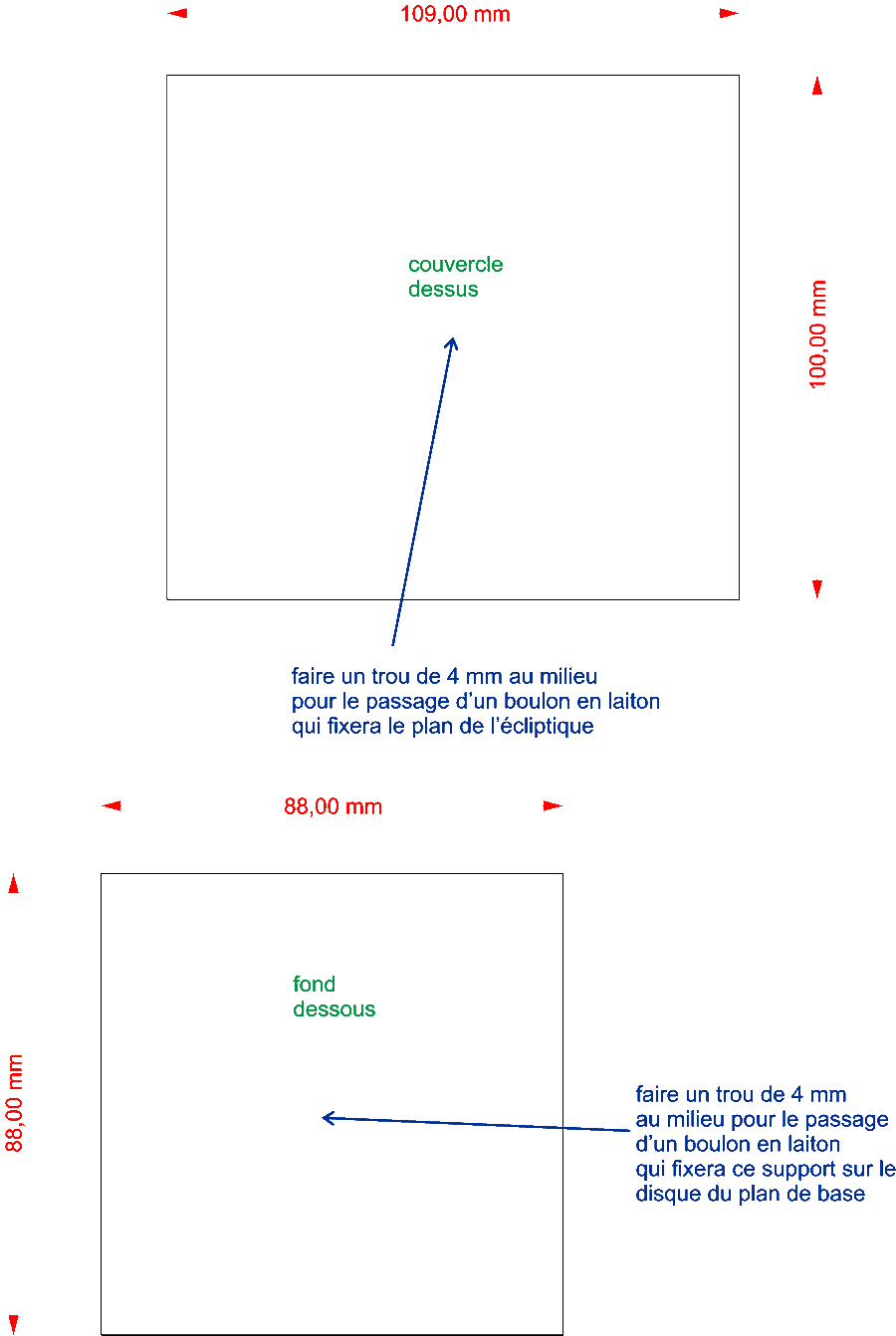

Couper dans du medium ou du contreplaqué de 6 mm la boîte support.

L’inclinaison du dessus du support doit être de 23°26’ (23,43°).
(ici \(\tan α = \dfrac{79-36}{100}=0,43 \Rightarrow α \simeq \) inclinaison de l’écliptique)

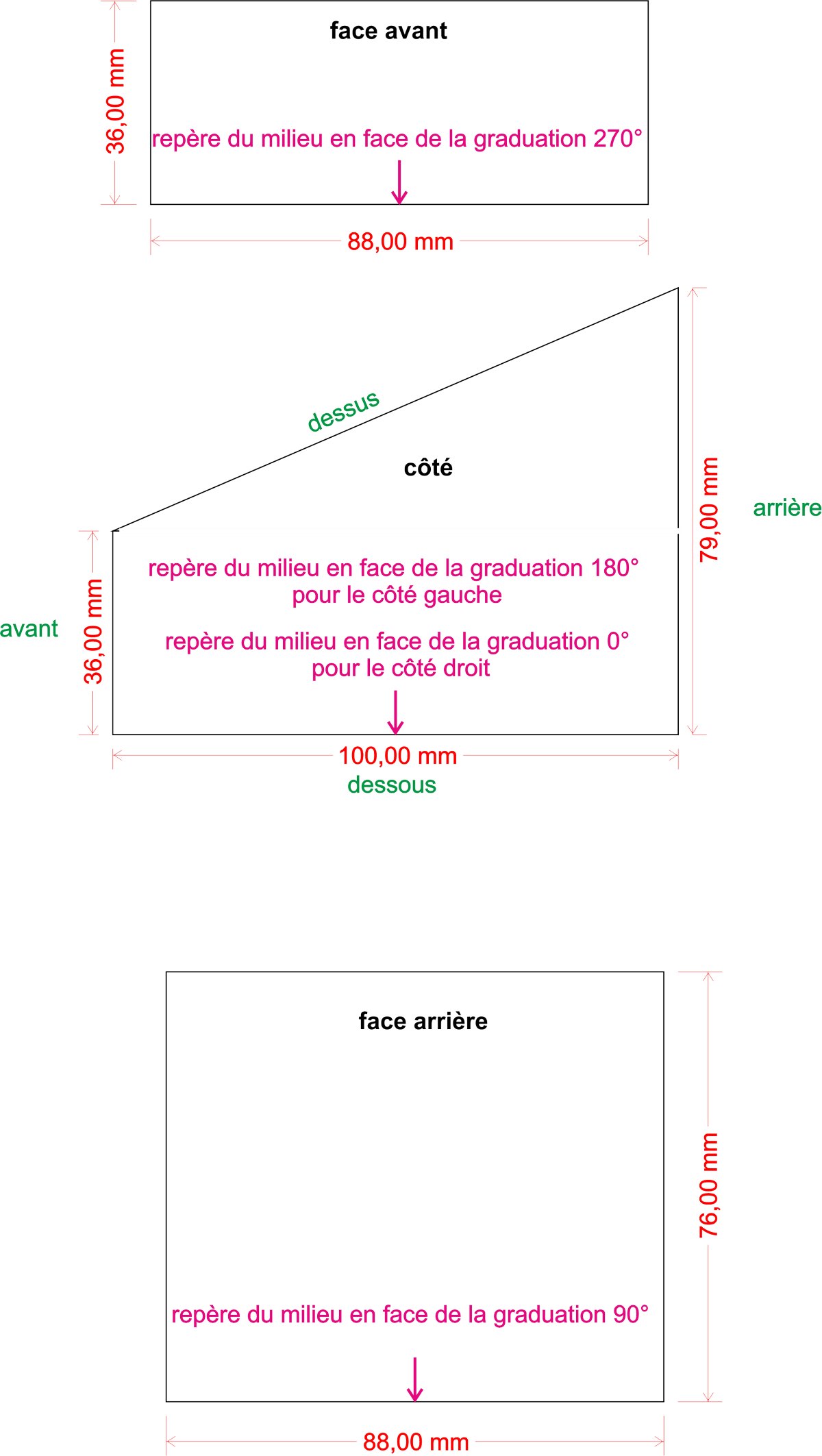

Coller les quatre côtés sur le fond.

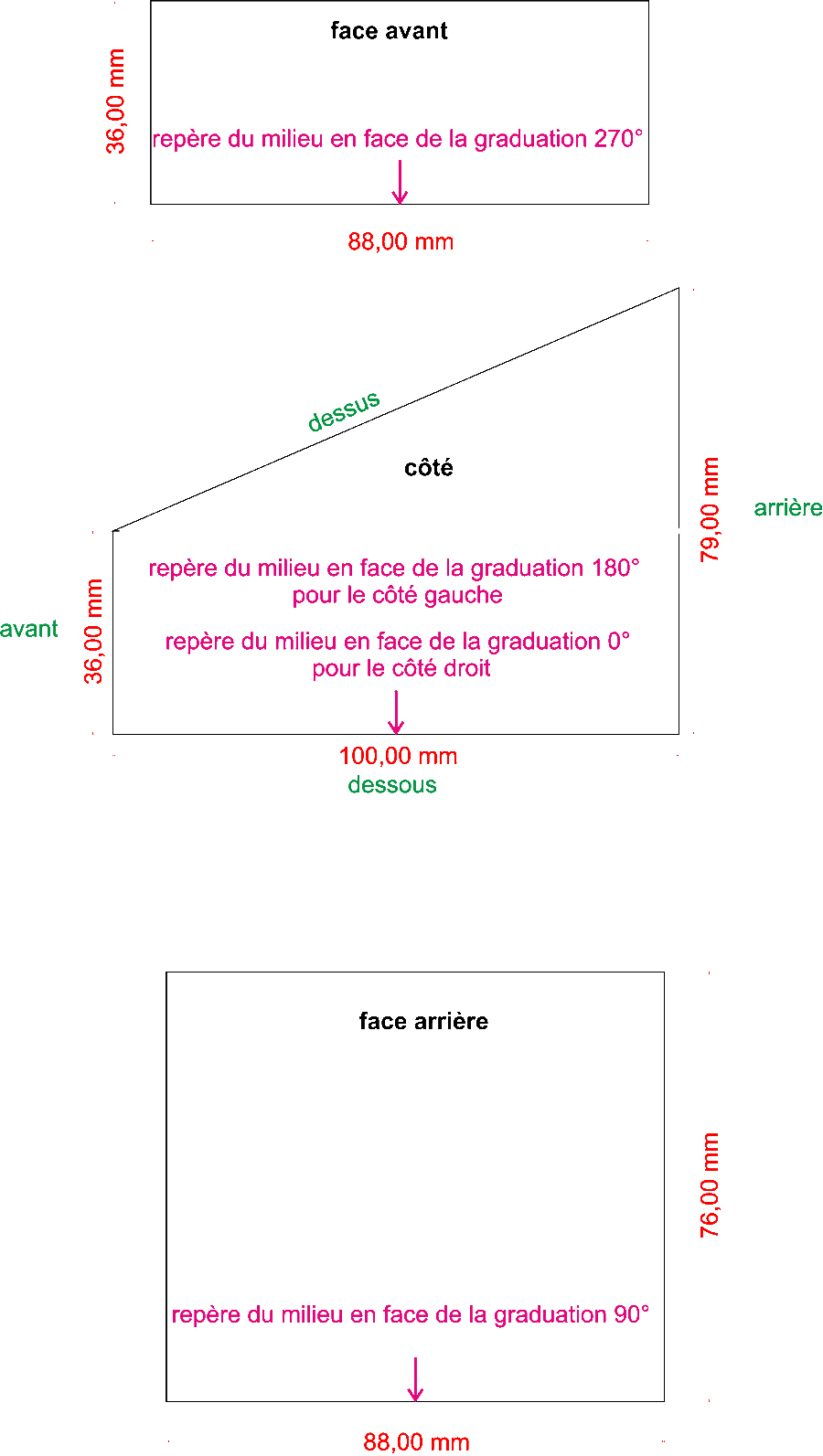

Fixer le centre du fond sur le centre de la base avec un boulon-écrou de 4 mm en respectant bien les repères notés en rose sur le schéma ci-dessus.
Rajouter des petits tasseaux pour consolider l’ensemble en vissant la face avant et la face arrière sur ces tasseaux.

Fixer sur la partie interne du couvercle une plaque carré et un petit tasseau pour qu’il y ait un bon enboîtement. Poncer en biais éventuellement.
Fixer le centre du couvercle sur le centre de l’écliptique avec un boulon-écrou de 4 mm en respectant bien les repères notés en rose sur le schéma ci-dessus.
Visser la face arrière sur le tasseau du couvercle.

ALIDADE À PINNULES DU PLAN DE L'ÉCLIPTIQUE

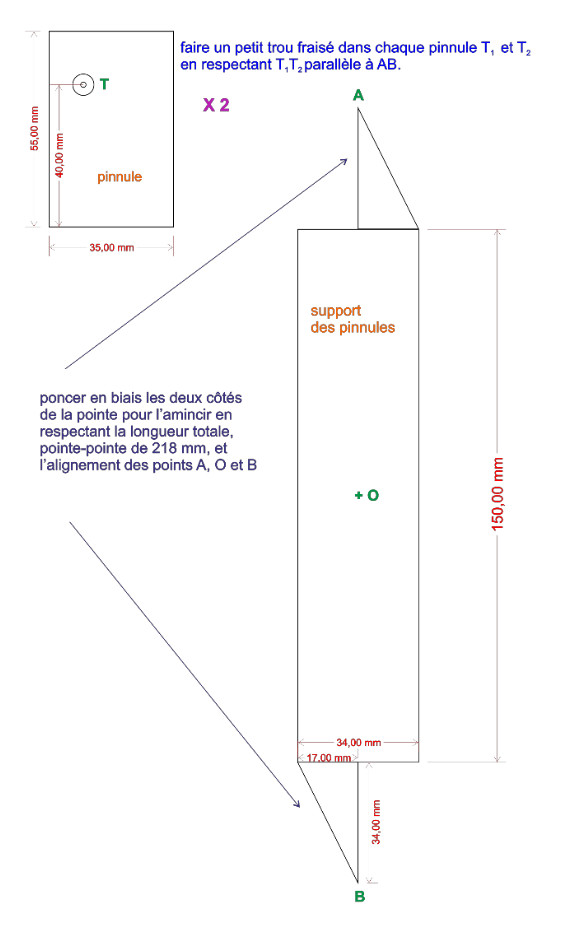

Couper dans une planchette de chêne de 8 mm d'épaisseur le support des pinnules et les deux pinnules.

CRISTA

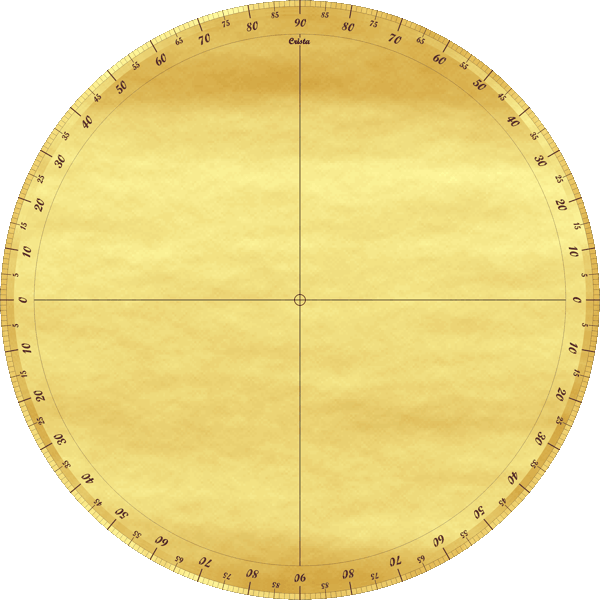

Tracer dans du medium ou du contreplaqué de 6 mm, un disque de 22 cm de diamètre. Coller le disque gradué de la crista.

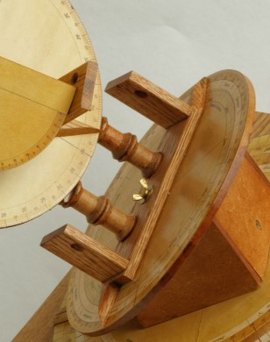

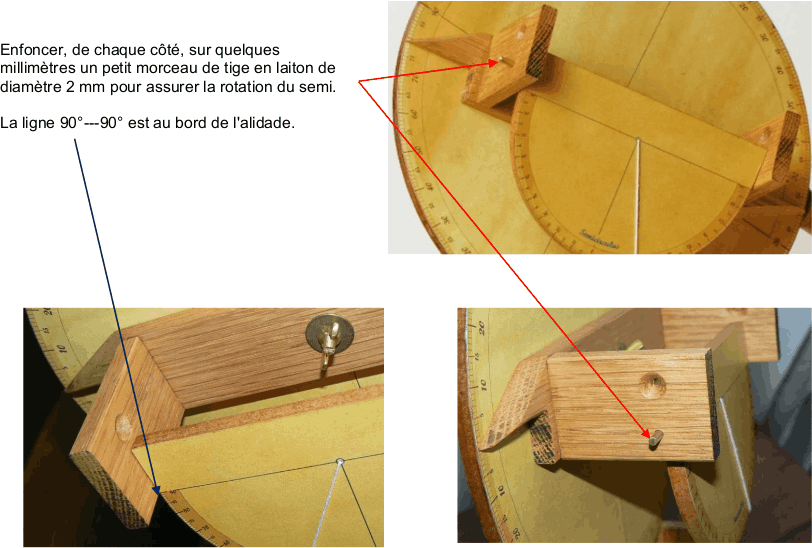

Coller ce disque verticalement sur deux supports qui sont fixés sur l'alidade à pinnules.
Les supports doivent être taillés à mi-bois pour le collage du disque.
La face imprimée se trouve dans le plan vertical passant par les points AOB. Les graduations 90°↔ 90° sont sur une ligne verticale passant par O.

La base du disque crista se trouve à 5 cm de l'alidade à pinnules.

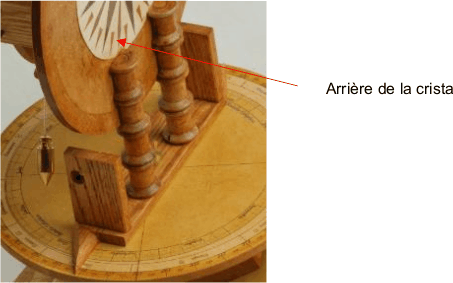

Une rose des vents peut être collée comme décor sur l'arrière de la crista.

ALIDADE À PINNULES DE LA CRISTA

Construire l'alidade à pinnules sur le même modèle que celle du plan de l'écliptique et la fixer en O au centre de la crista.
