Construction d'un octant et d'un sextant

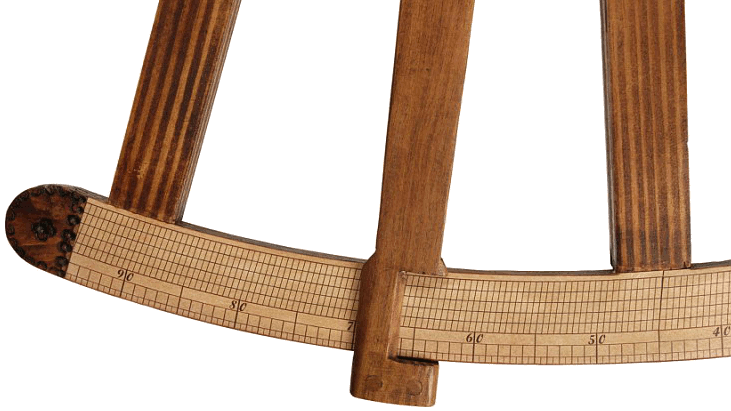

Construction d'un octant
- L'octant présenté est inspiré des premiers modèles, d'un rayon de 50 cm environ.
Il est à lecture directe sans vernier mais avec une échelle à transversales.
- La technique de construction du bâti en bois est la même que celle du quartier de Davis.
Les supports des accessoires en laiton sont fixés par collage. - L'alidade est façonnée dans une baguette à champ plat de 40 × 5 mm dont l'extrémité
supérieure (axe de rotation) est noyée dans un disque de contreplaqué de 10 mm d'épaisseur et

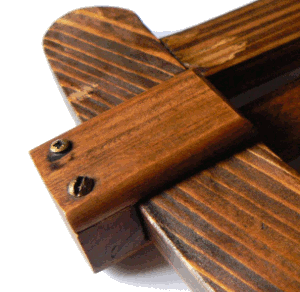

d'un diamètre de75 mm. La coulisse sur le limbe est assurée par un morceau de bois de même
épaisseur que le limbe et par une plaquette de bois au verso.
- Beaucoup d'accessoires en laiton proviennent de récupération de petit matériel électrique ancien ou de matériel de jardinage.

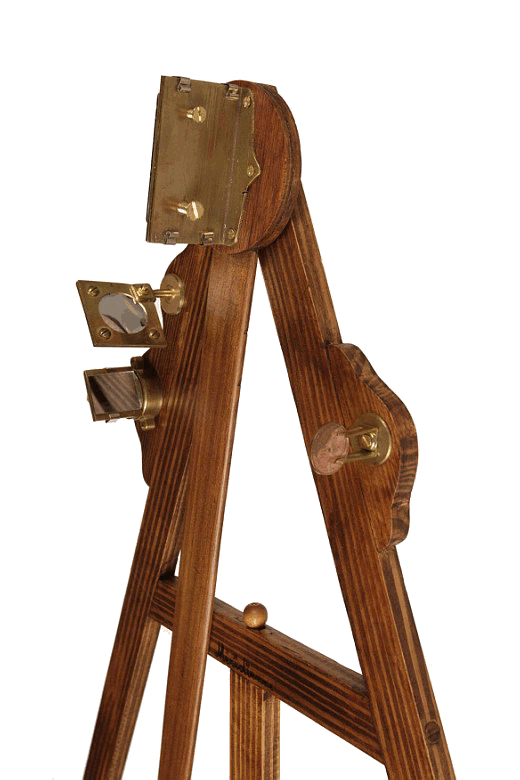

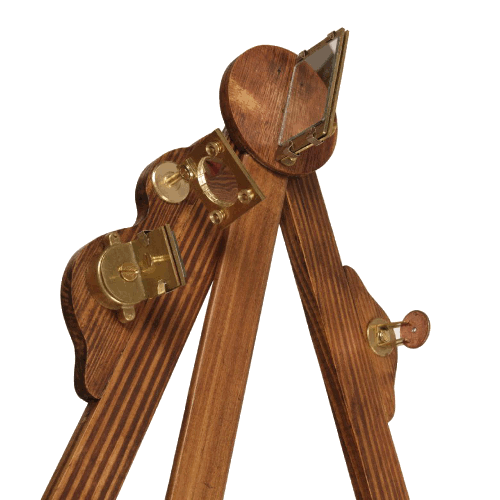

- Les miroirs (miroir mobile : 55×40 mm, miroir fixe : 30×20 mmm) sont taillés au diamant à roulette dans un miroir de toilette ordinaire, le plus fin possible. Chacun d'eux est collé sur un morceau de laiton légèrement plus grand. Ces miroirs "renforcés" sont maintenus sur les supports à l'aide de petites attaches de sous-verre.
- Les supports des miroirs sont découpés dans une plaque de laiton de 2 mm d'épaisseur, pliés à
angle droit pour être vissé sur l'octant. Ils sont taraudés pour la fixation des vis de réglage qui appuient sur
les renforts des miroirs.
Le support du grand miroir est parallèle à l'axe de l'alidade et solidaire du disque. Le plan du tain du miroir doit passer par le centre de rotation.

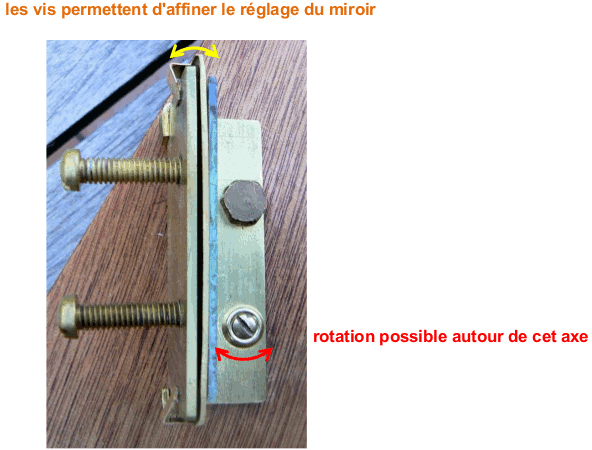

Le support du petit miroir doit pivoter autour de son axe pour le réglage de l'octant. - Le filtre coloré est inséré dans un cadre de laiton qui pivote sur son support.
À défaut de verre, on peut utiliser un "verre" de lunette d'éclipse.
Attention: il ne faut jamais regarder directement le Soleil.
Construction d'un sextant didactique
-

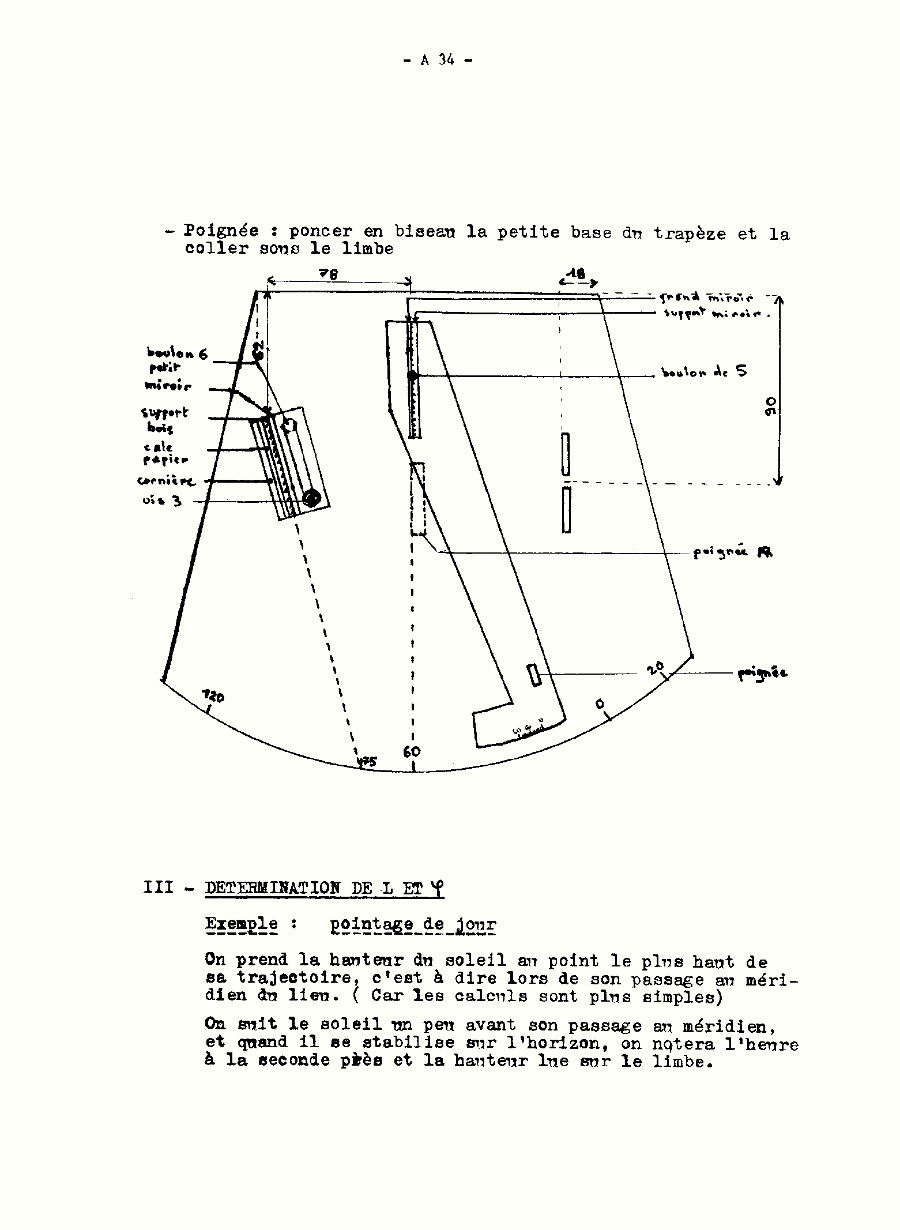

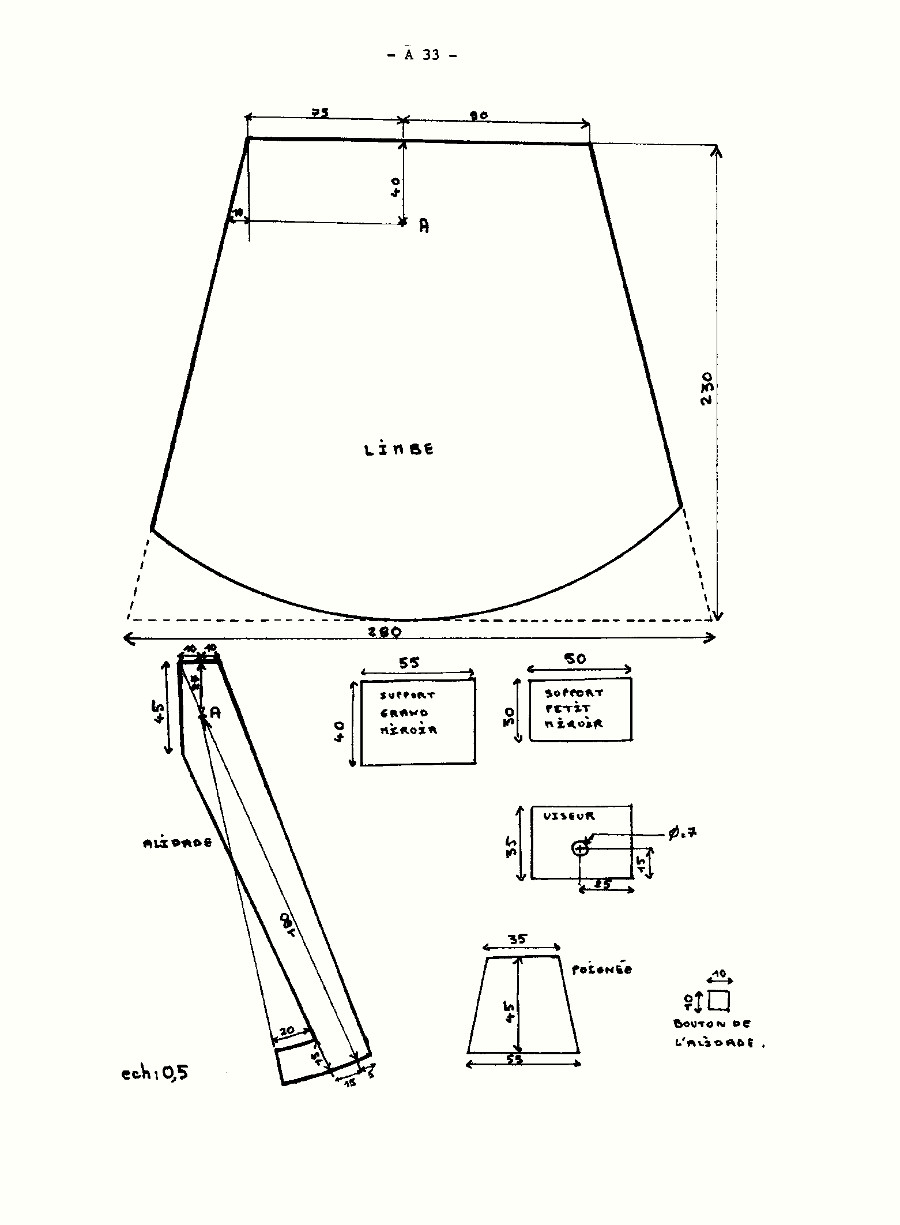

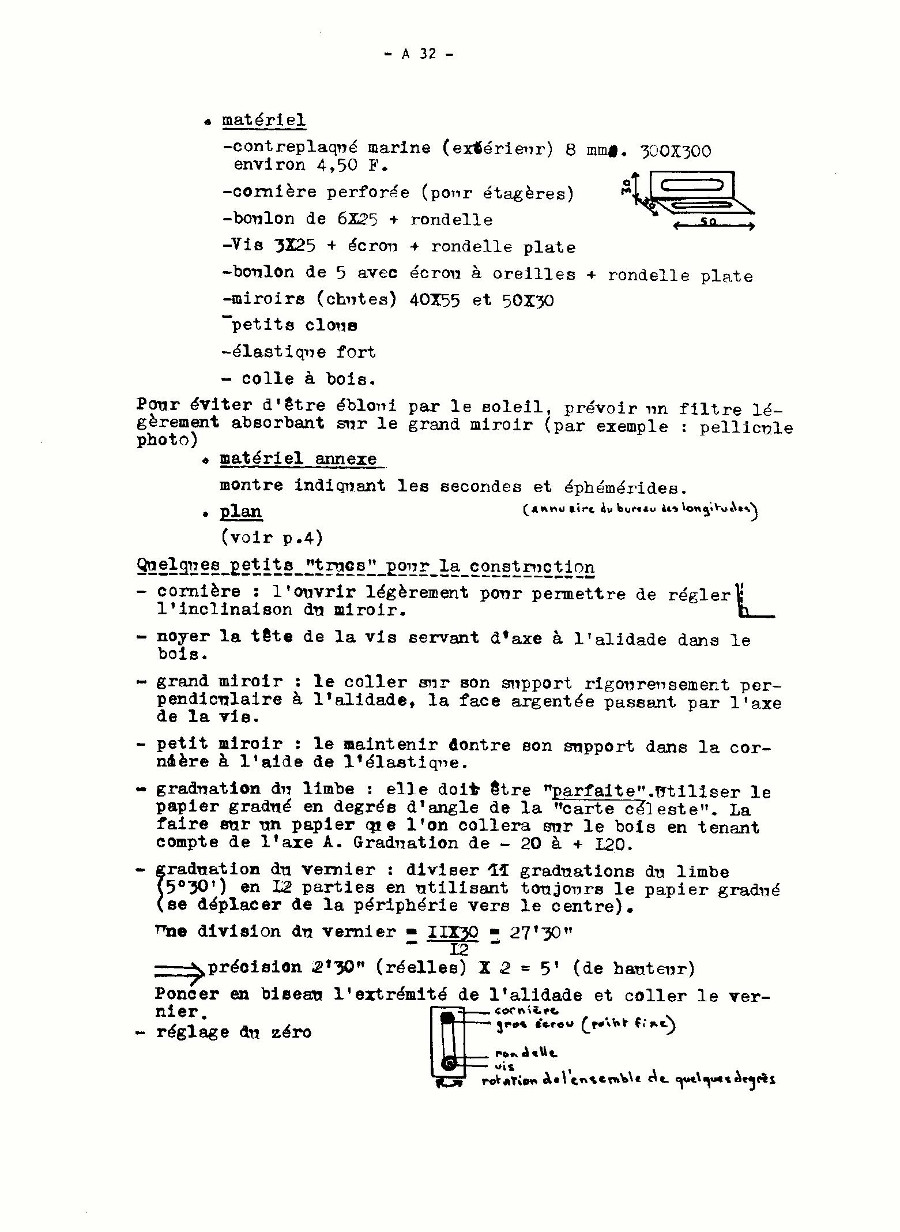

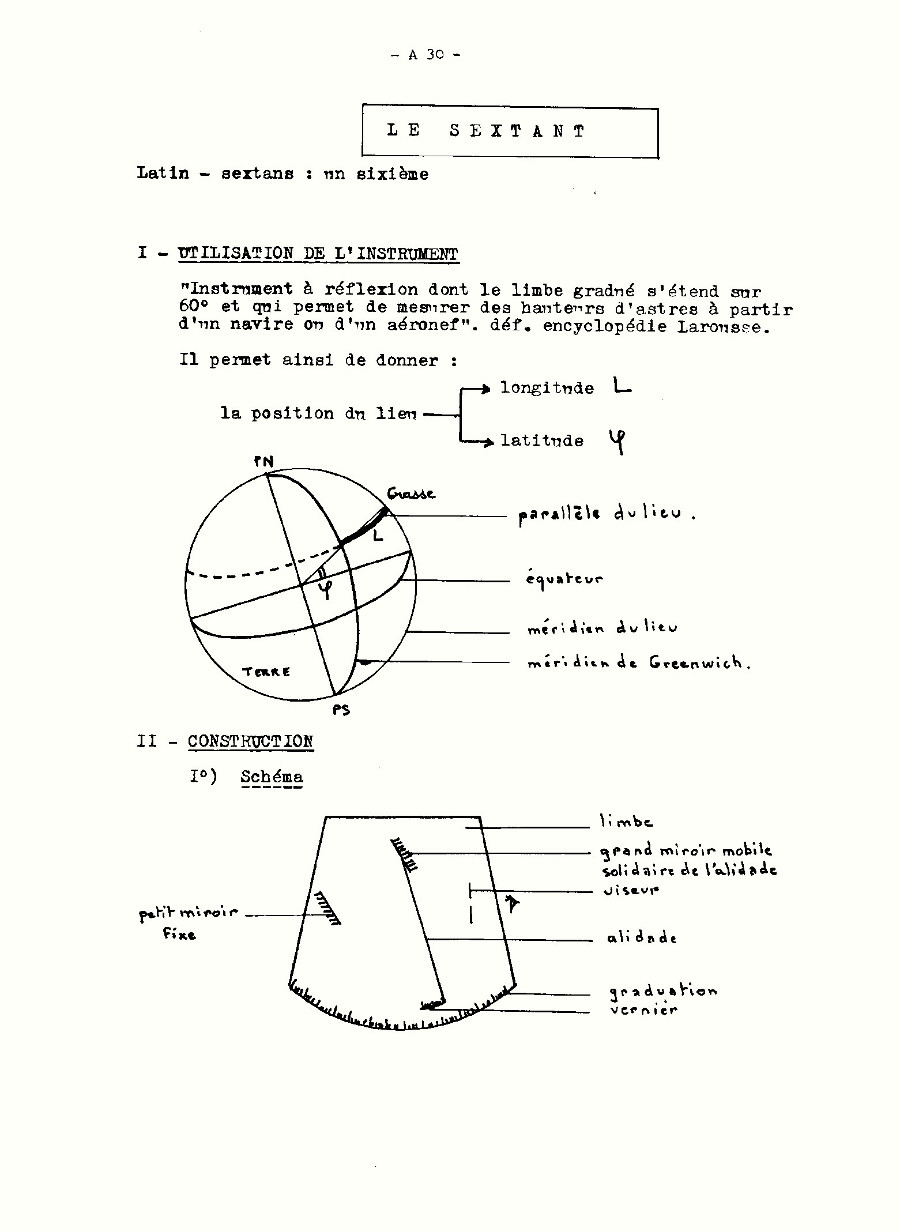

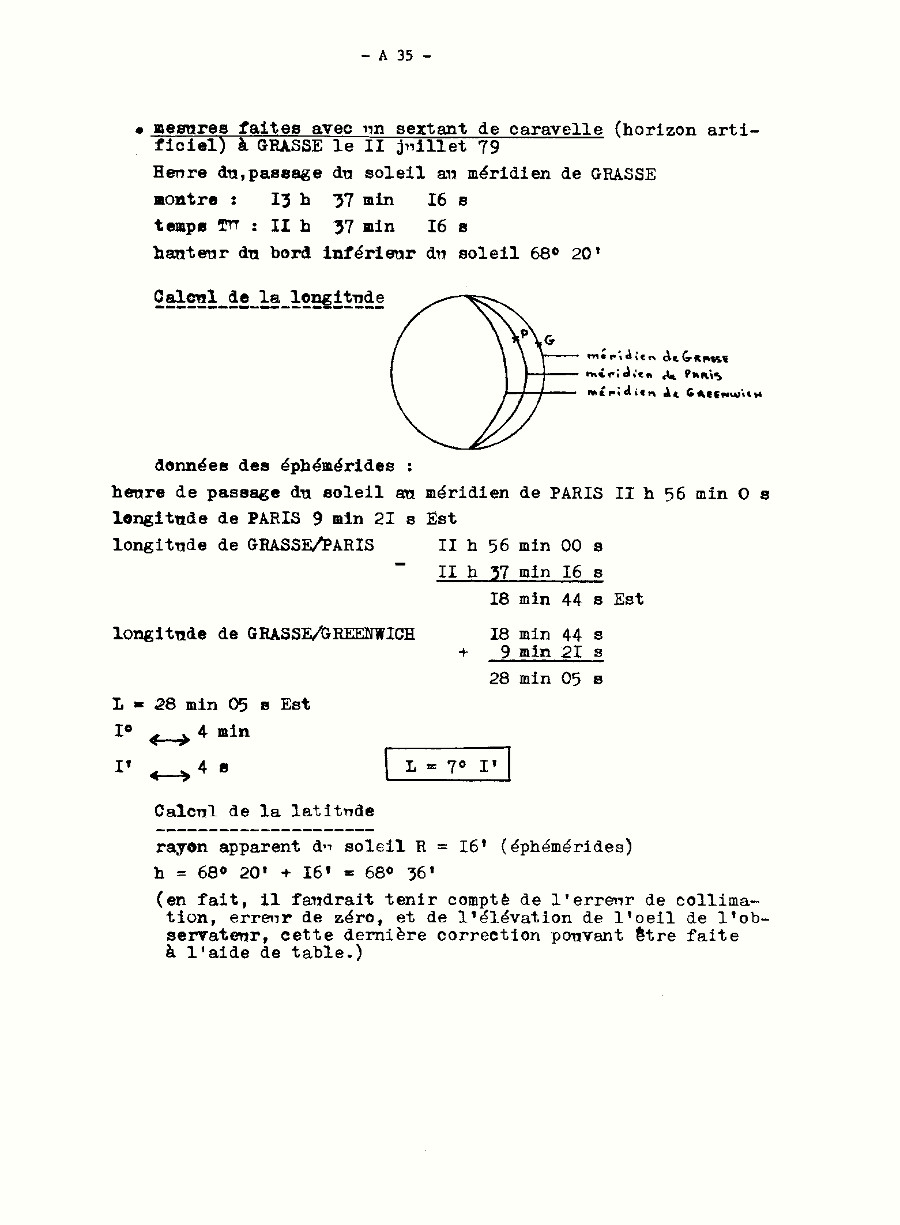

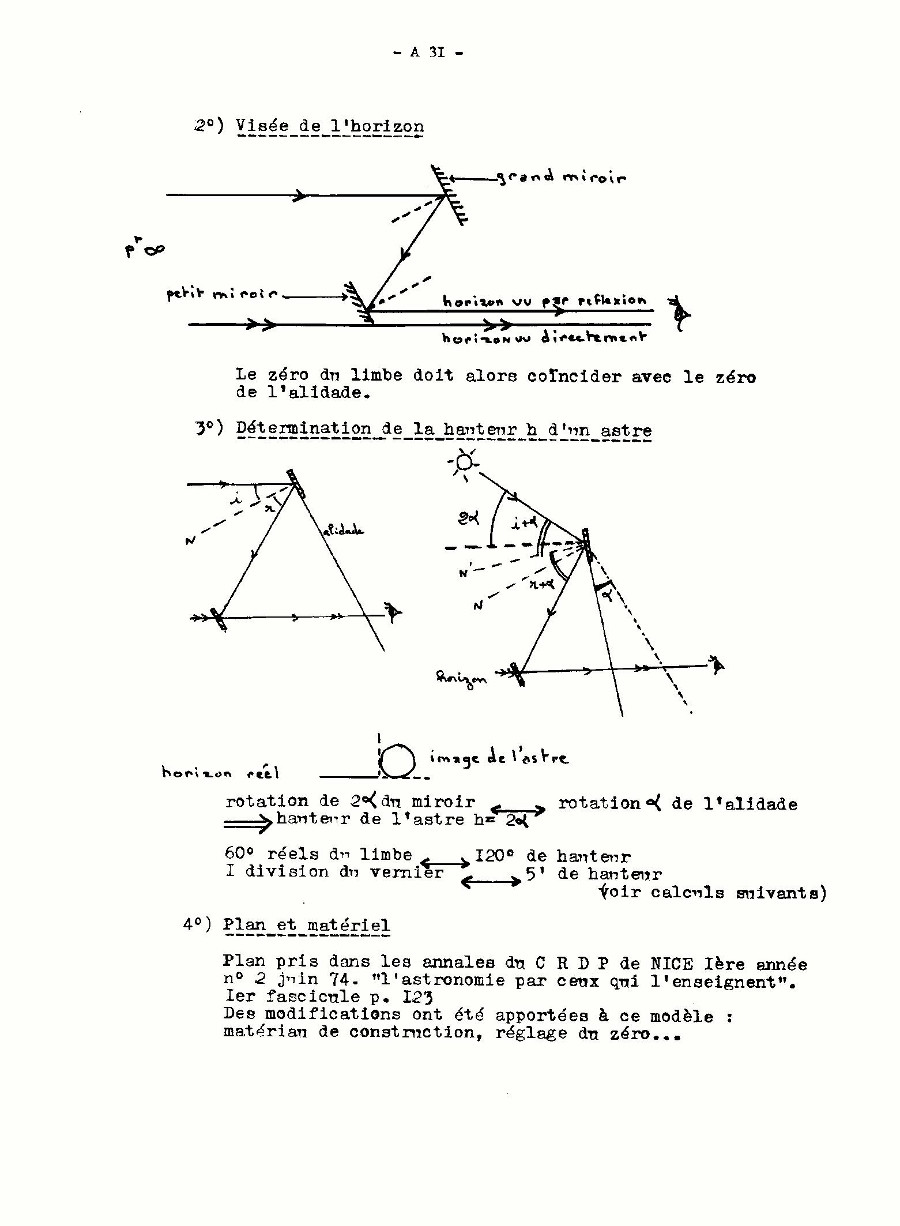

La base de la construction est celle réalisée lors d'un stage d'astronomie organisé par Lucienne GOUGUENHEIM et
publiée dans le compte-rendu de
l'ÉCOLE D'ÉTÉ D'ASTRONOMIE DE GRASSE (4-12 juillet 1979),
Atelier construction d'un sextant par A.M. Cauquil et R. Péron.
-
Depuis quelques améliorations ont été apportées notamment sur les graduations et la mobilité du petit miroir.

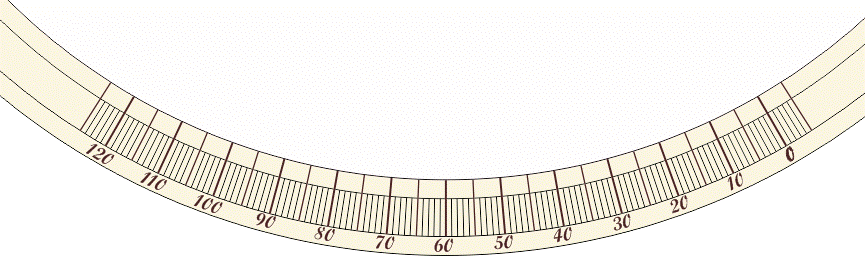

Graduations du limbe
Graduations du vernier
