Utilisation d'un torquet

Détermination des coordonnées du Soleil dans différents systèmes de référence.

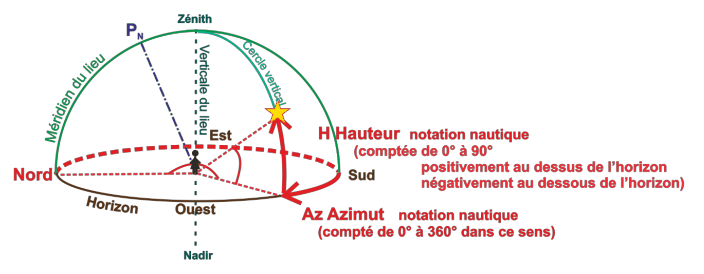

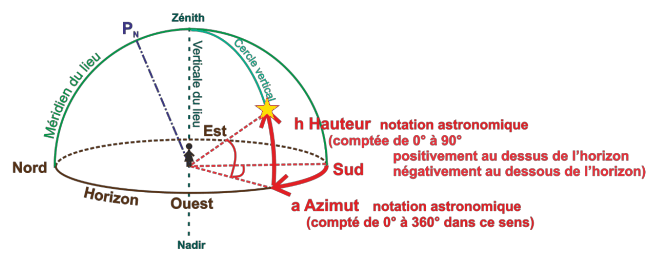

Coordonnées horizontales : hauteur et azimut.

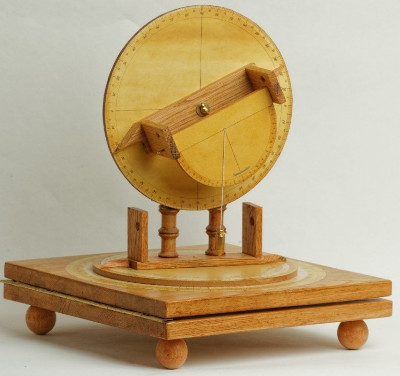

Le plan Équateur et le plan Écliptique sont rabattus sur le plan horizon.


Positionner l’ensemble : la ligne de foi tracée sur le plan horizon doit être dans la direction du méridien (la ligne Nord-Sud de la boussole).

La base (basalica) est orientée de manière à ce que son index (almuri) soit au Nord.

Régler l’alidade à pinnules (regula longitudinis) sur la date du jour de l’observation.

Sans déplacer la base, et en gardant la pointe de regula longitudinis sur la date orienter les deux alidades à pinnules (regula latitudinum et regula longitudinis) vers le Soleil (ses rayons doivent traverser les deux trous).

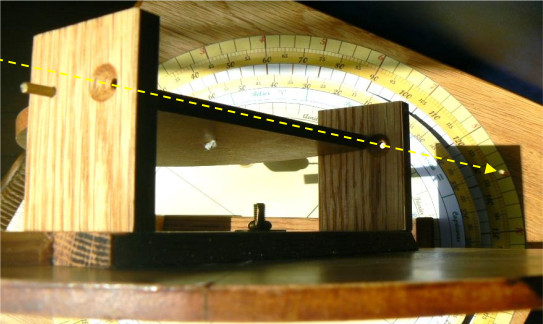

Exemple de l’alidade à pinnules, regula latitudinum

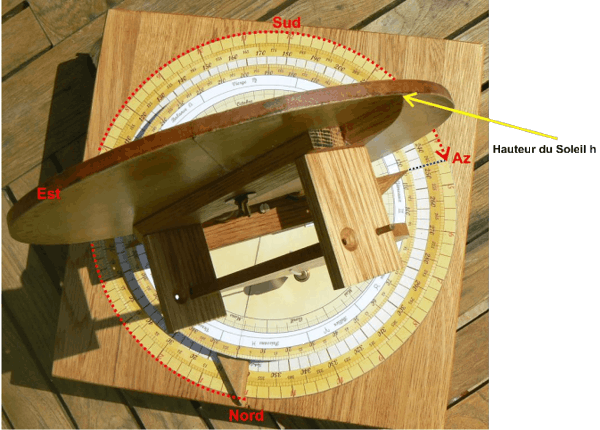

La pointe de cette alidade (regula latitudinum) mesure la hauteur du Soleil lue sur la crête (crista), en degrés.

La pointe de l’alidade (regula longitudinis) indique l’azimut du Soleil en degrés (mesuré de 0 à 360° vers l’est comme sur une boussole).

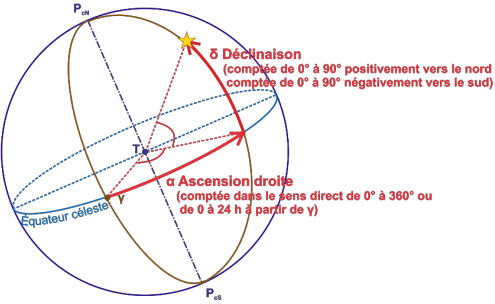

Coordonnées équatoriales : ascension droite et déclinaison


Le plan équateur et son appareil sont inclinés selon la colatitude (cale adaptée).

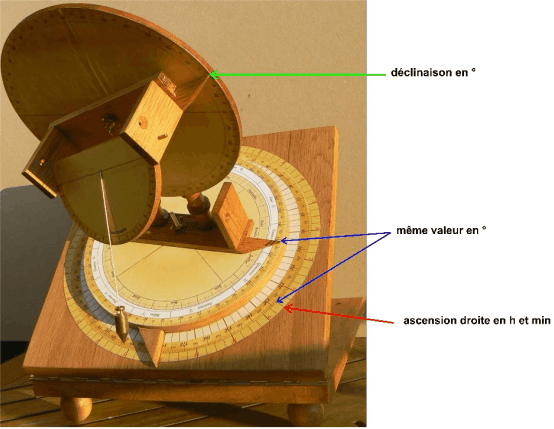

Régler l’alidade à pinnules (regula longitudinis) sur la date du jour de l’observation et lire la valeur de l’ascension droite en degrés au bout de sa pointe.

Cette valeur en degrés reportée sur le plan équateur donne la valeur de l’ascension droite du Soleil exprimée en heures et minutes.

Régler l’alidade à pinnules (regula latitudinum) avec le Soleil (ses rayons doivent traverser les deux trous).

Les pointes de l’alidade donnent la valeur de la déclinaison du Soleil en degrés.

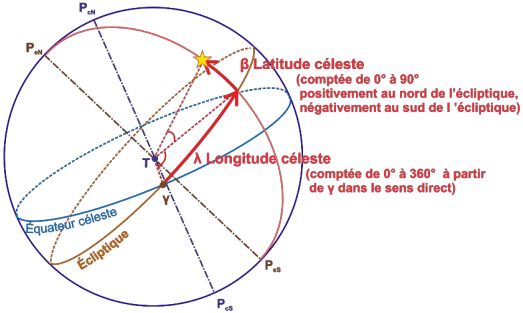

Coordonnées écliptiques : longitude céleste et latitude céleste.


Le plan équateur et son appareil sont inclinés selon la colatitude à l’aide de la cale comme précédemment.

Le plan écliptique et son appareil sont fixés sur le support qui correspond à l’obliquité de l’écliptique.

Régler l’alidade à pinnules (regula longitudinis) sur la date du jour de l’observation.

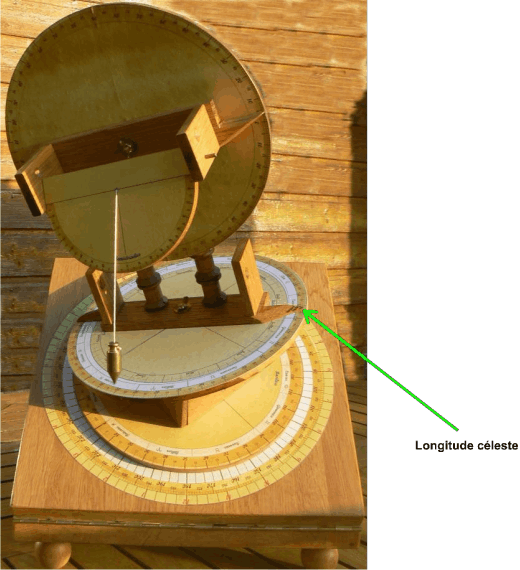

Lire à la pointe de l’index sur le plan écliptique la longitude céleste du Soleil exprimée en degrés.

Le Soleil étant dans le plan de l’écliptique, sa latitude céleste est nulle.


Autres mesures

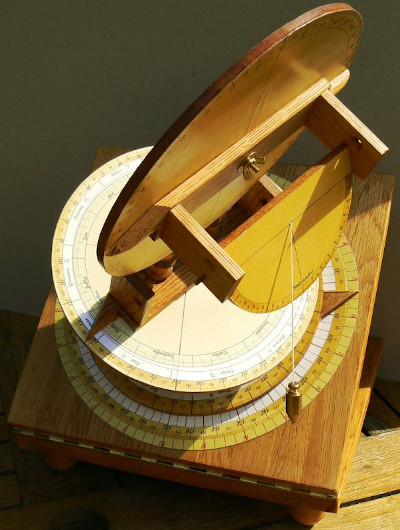

Le torquet est monté comme pour les coordonnées écliptiques.


Heure de l'observation.

Régler l’alidade à pinnules (regula longitudinis) sur la date du jour de l’observation. Sur le plan écliptique lire, à la pointe de l’index, la longitude céleste du Soleil.
Repérer cette valeur sur la base (basalica) et dans le prolongement de cette graduation, lire l’heure de l’observation sur le plan équateur.

Hauteur du Soleil.

Régler l’alidade à pinnules (regula longitudinis) sur la date du jour de l’observation.
En tournant la base (basalica), faire passer le Soleil dans les trous de l’alidade (regula longitudinis) puis régler l’alidade (regula latitudinum) pour faire passer le Soleil dans les pinnules.
Le fil à plomb donne la hauteur du Soleil sur le semicirculus.

ou

Régler l’alidade à pinnules (regula latitudinum) sur les zéros de la crista, le fil à plomb indique sur le semis la hauteur du Soleil au-dessus de l’horizon.

Lever et coucher du soleil

Régler l’alidade à pinnules (regula longitudinis) sur la date du jour de l’observation.

Régler l’alidade à pinnules (regula latitudinum) sur les zéros de la crista.

Faire tourner la base (basalica) et tout son équipage jusqu’à ce que le fil à plomb indique zéro, c’est-à-dire une hauteur nulle au-dessus de l’horizon.
Deux positions de la basalica correspondent à la valeur 0° : une indique le lever du Soleil et l’autre son coucher.

Pour lire ces heures, repérer à la pointe de l’index sur le plan écliptique la longitude céleste du Soleil.
Retrouver cette valeur sur la base (basalica) et, dans le prolongement de cette graduation, lire sur le plan équateur l’heure du lever ou du coucher du Soleil.

L’angle entre ces deux positions, marqué par l’almuri sur le plan équateur donne la durée du jour.
